內掘振動大直徑PHC管樁的沉樁方法

隨著PHC混凝土預制管樁在大型工程基礎施工上使用越來越多，特別是中粗砂以上的土層用現有的施工方法靜壓機壓入法、液壓錘打入法、鉆機鉆孔植入法和日本中掘法對于大直徑的PHC樁施工很困難，而且成本高、效率低。

內掘振動大直徑PHC管樁的沉樁方法針對大直徑管樁中空特點、結合振動樁錘和鉆機施工方法，充分發揮各自?xún)?yōu)點。它既利用鉆機在管樁內取土、減小樁端阻力，又利用振動減小樁側阻力達到沉樁目的。其施工工法流程：

①上移鉆機和下移中孔振動錘，使鉆機、中孔振動錘的距離比樁長大些。

②用吊機或用樁架副吊將管樁從上至下喂進中孔振動錘和夾具里。

③用吊機或用樁架副吊將鉆桿從上至下喂進管樁里；下移鉆機，使鉆機接頭與鉆桿接頭連接。

④上移中孔振動錘，夾具夾緊管樁上部；對準樁位，調整豎直度。

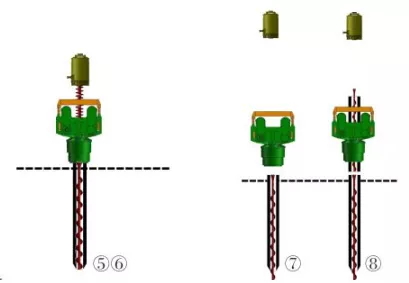

⑤開啟振動錘，下沉管樁，再開啟鉆機，樁管內取土排土；也可先開啟鉆機轉動取土排土，再開啟振動錘下沉管樁；或鉆機轉動取土排土和振動錘振動沉管交替進行。

⑥管樁下端沉至某標高處，停止中孔振動錘振動；繼續鉆機轉動排土，直至鉆頭鉆進管樁內孔底部時停止鉆機轉動。

⑦卸掉鉆機與鉆桿的連接及松開夾具，上移鉆機和稍上移中孔振動錘，使鉆機和振動錘的距離大于管樁長度。

⑧將第二節管樁從上至下再喂進中孔振動錘和夾具里，夾具夾緊管樁；再稍上移中孔振動錘，用吊機或用樁架副吊將鉆桿從上至下喂進管樁里。

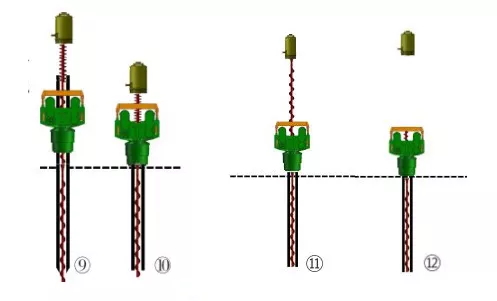

⑨先使第二節管樁里的鉆桿和第一節管樁里的鉆桿連接，再下移第二節管樁與第一節管樁連接（使用機械聯接扣連接或焊接連接）；下移鉆機，使鉆機與第二節鉆桿連接；上移中孔振動錘，夾具夾緊管樁上部。

⑩開啟振動錘，下沉管樁，再開啟鉆機，樁管內取土排土；也可先開啟鉆機取土排土，再開啟振動錘下沉管樁；或鉆機轉動取土排土和振動錘振動沉管交替進行。

? 管樁下沉至新標高處停止中孔振動錘振動；繼續使鉆機邊轉動邊上移鉆機排土，直至新接上的鉆桿下端接頭從中孔振動錘上口出來時，鉆機停止轉動；用“凹”型板將樁管里的第一節鉆桿上端固定在振動錘中孔的上口處。

? 用吊車或樁架副吊繩索吊住原被接上的第二節鉆桿，卸掉該鉆桿與鉆機和第一節鉆桿的連接，將該鉆桿吊走。

? 下移鉆機，使鉆機接頭與第一節鉆桿上接頭連接；使鉆機邊轉動邊上移鉆機排土，直至鉆桿從樁管里全部出來；用吊車或樁架副吊繩索吊住第一節鉆桿，卸掉該鉆桿與鉆機的連接，將該鉆桿吊走。

? 松開夾具，稍上移中孔振動錘，完成共2節管樁的振沉。如加接3節、4節等管樁，則重復⑦-?步驟。

該工法特點如下：

1. 可運用于任何土層，即可在流砂、淤泥、砂卵石及易坍孔和地下承壓水地質下順利地完成的樁。

2. 無“共振”危害，護壁、取土同時進行，成樁效率高。

3. 鉆機取土僅取管樁內孔里的土，屬部分取土。既能保證足夠的側摩阻力，又減小全擠土帶來的不利影響。

4. 不需泥漿等，施工既文明干潔又不受天氣影響。
