雙套管取土成孔的施工工法

基本原理

巧妙利用振動錘振沉雙管時土阻力小、靜拔內管時土阻力大的變化規律，使振動錘具備取土、成孔的功能。

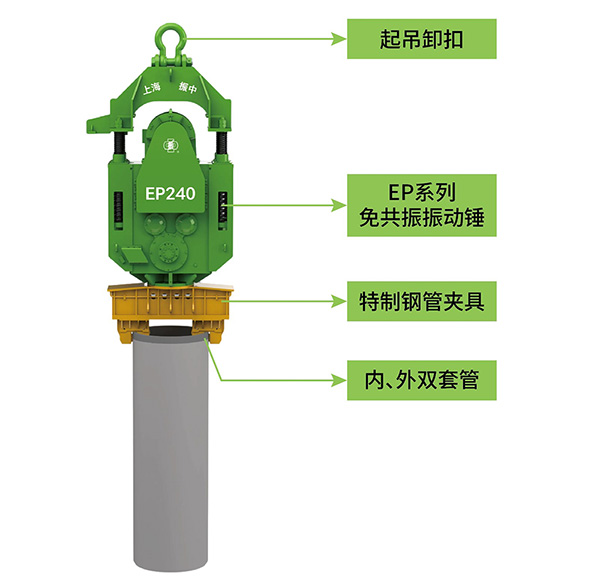

施工設備

● EP系列免共振振動錘

-施工過程中收錘時需將偏心矩減小至50%，使端部土更加密實，避免提管時管中土掉落；

-空中振動排土，必須采用免共振啟動、停機方式，避免對起吊設備造成傷害；

●活動鋼管夾具

-特制的鋼管夾具，既能夾內外雙管，又能夾單內管；

●內、外鋼管

-外管用于隔土、護壁；

-內管用于取土、排土；

●起吊設備

-可用履帶吊、汽車吊、船吊施工

施工設備

應用及工法延伸

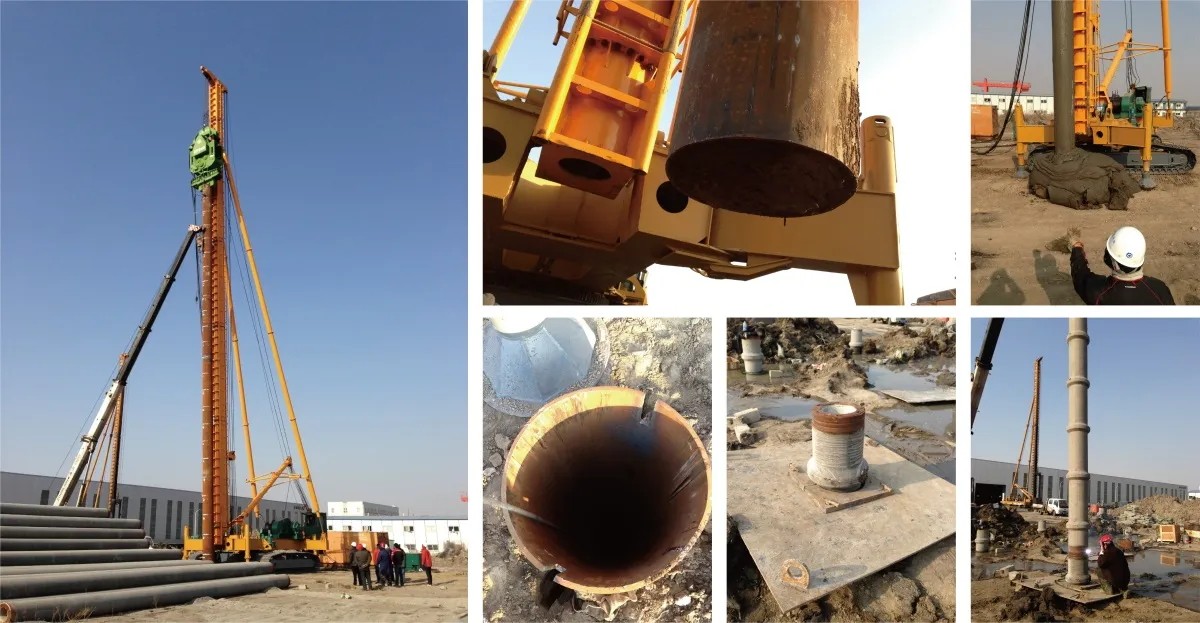

● 應用于取土、成孔

項目要求成孔直徑800mm，深度40m。地質土性在不同深度有淤泥土、砂性土和硬塑黏性土。使用EP550免共振振動樁錘，直接振沉40m雙套管，并用內管作為取土器一斗取出20方土，形成孔位。

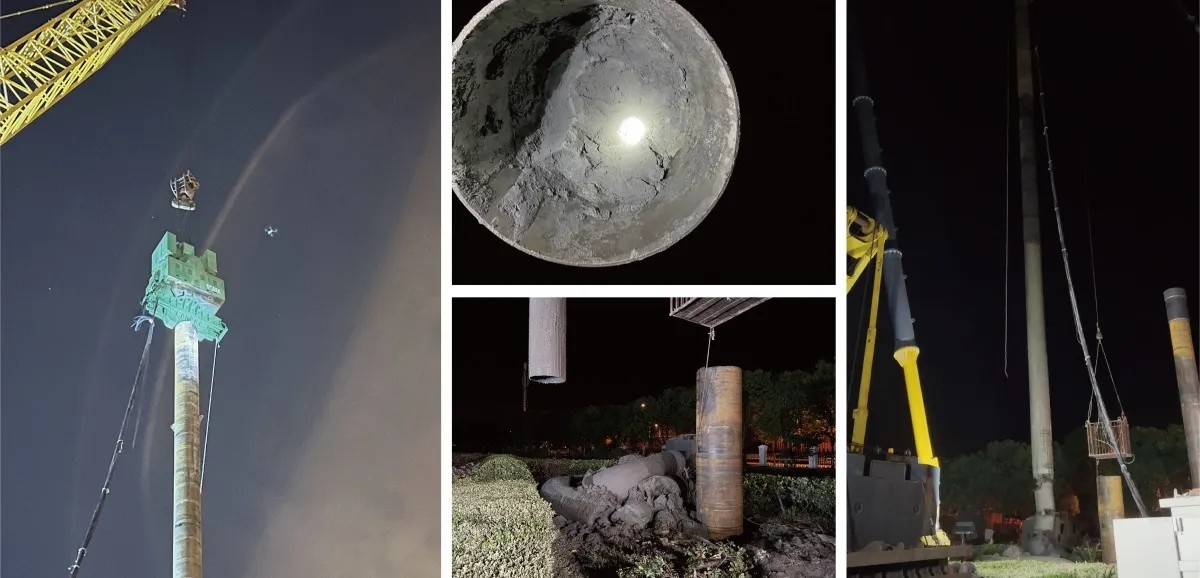

● 應用于拔舊樁、拔斷樁

振動錘拔樁是振動錘常用的功能。但遇到拔灌注樁，尤其是灌注質量差導致的斷樁，振動錘也只能拔出上一節。

利用雙套管取土工藝，可將土中的任何東西包括斷樁一盡帶出。

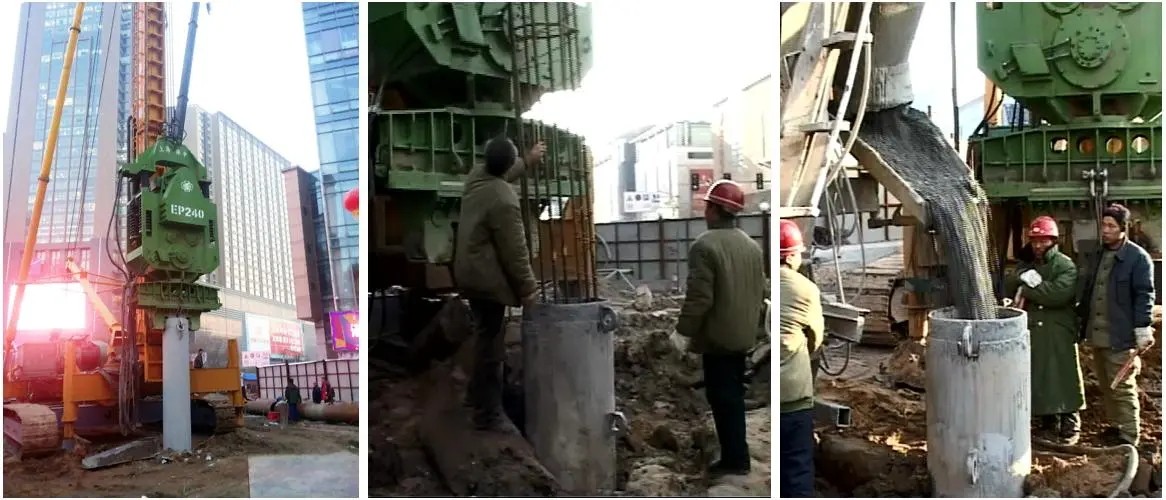

●適用于灌注樁施工

在雙套管基本工法的步驟4完成后，外管還留于原樁位?？衫猛夤茏鲎o壁，在外管內插入鋼筋籠，再灌入定量水泥漿，再開啟振動錘將外管通過振動拔出，而原樁位就形成鋼筋混凝土灌注樁?；蛘?，直接在外管內灌入水泥漿，將外管留于土內，從而形成鋼管混凝土樁。

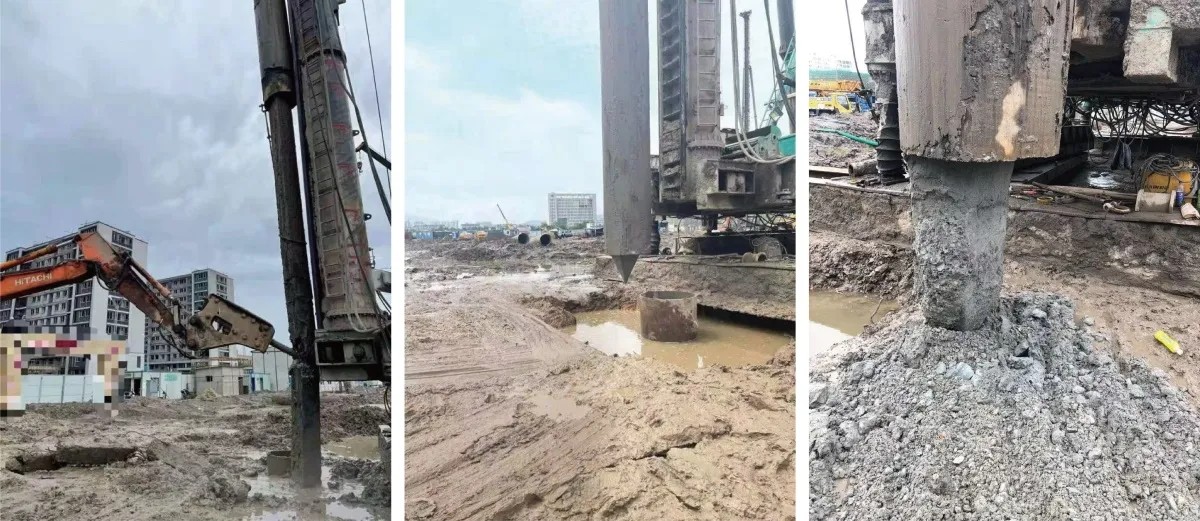

● 應用于預制樁植樁施工

在雙套管基本工法步驟4完成后，外管還留于原樁位?？衫猛夤茏鲎o壁，在外管內灌入定量水泥漿，再將PHC樁插入樁孔中，再開啟振動錘將外管通過振動拔出，完成PHC樁的植樁?；蛘?，先將PHC樁放置于孔中，再灌入定量水泥漿，拔出外管，完成PHC樁的植樁。
